Casa Senza Noma

Zusammenarbeit mit Christian Odzuck. Eine raumgreifende Installation für die Kunsthalle Lingen.

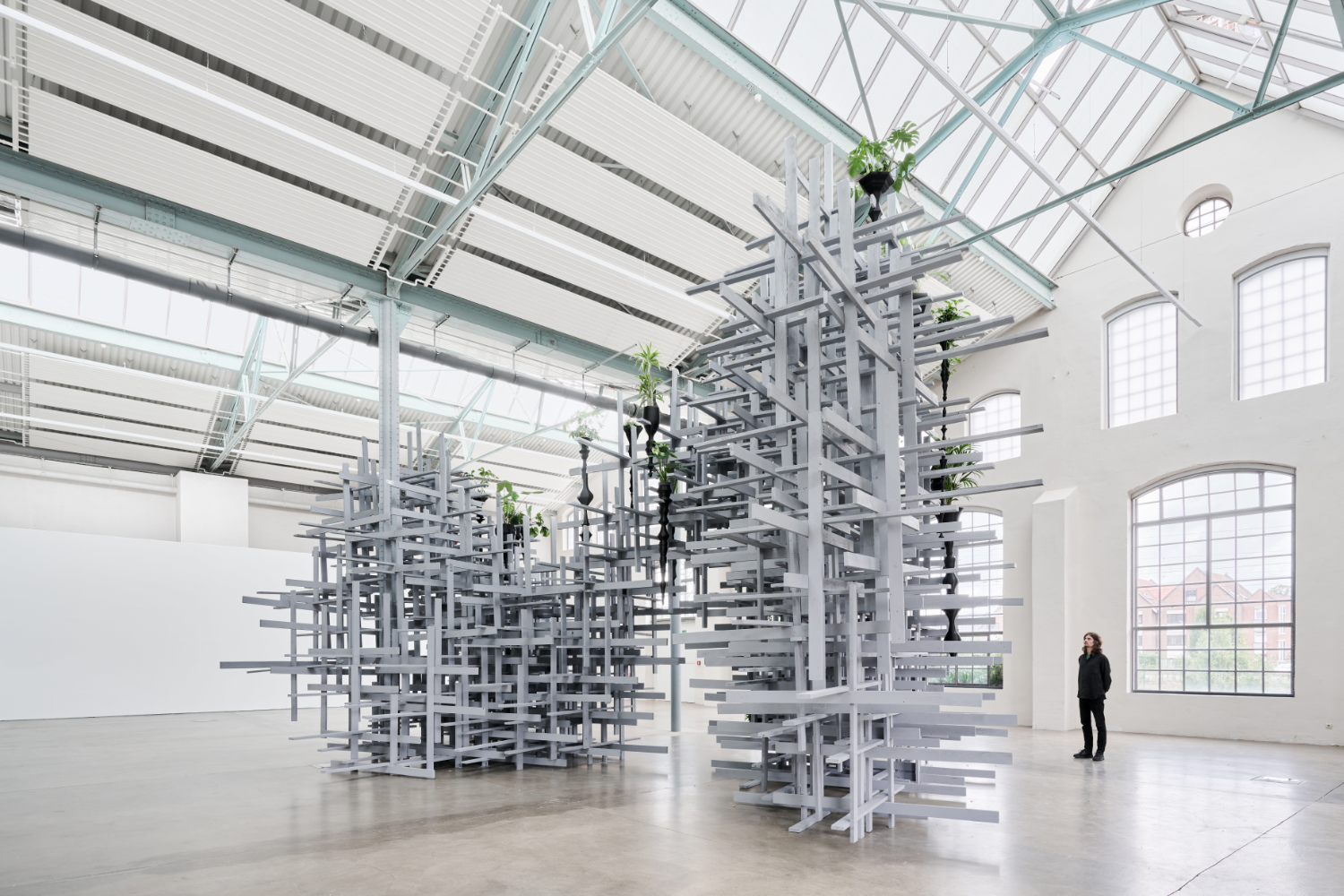

Video des Künstlers zur fertiggestellten Skulptur in der Kunsthalle Lingen

Parametrische Programmierung des Algorithmus in Rhino/Grasshopper und Python. 1200 Bretter, 400 Elemente, 3373 Verbindungen, 61 Varianten, über 1200 3D-Dateien, 1200 Seiten PDF-Printanleitungen

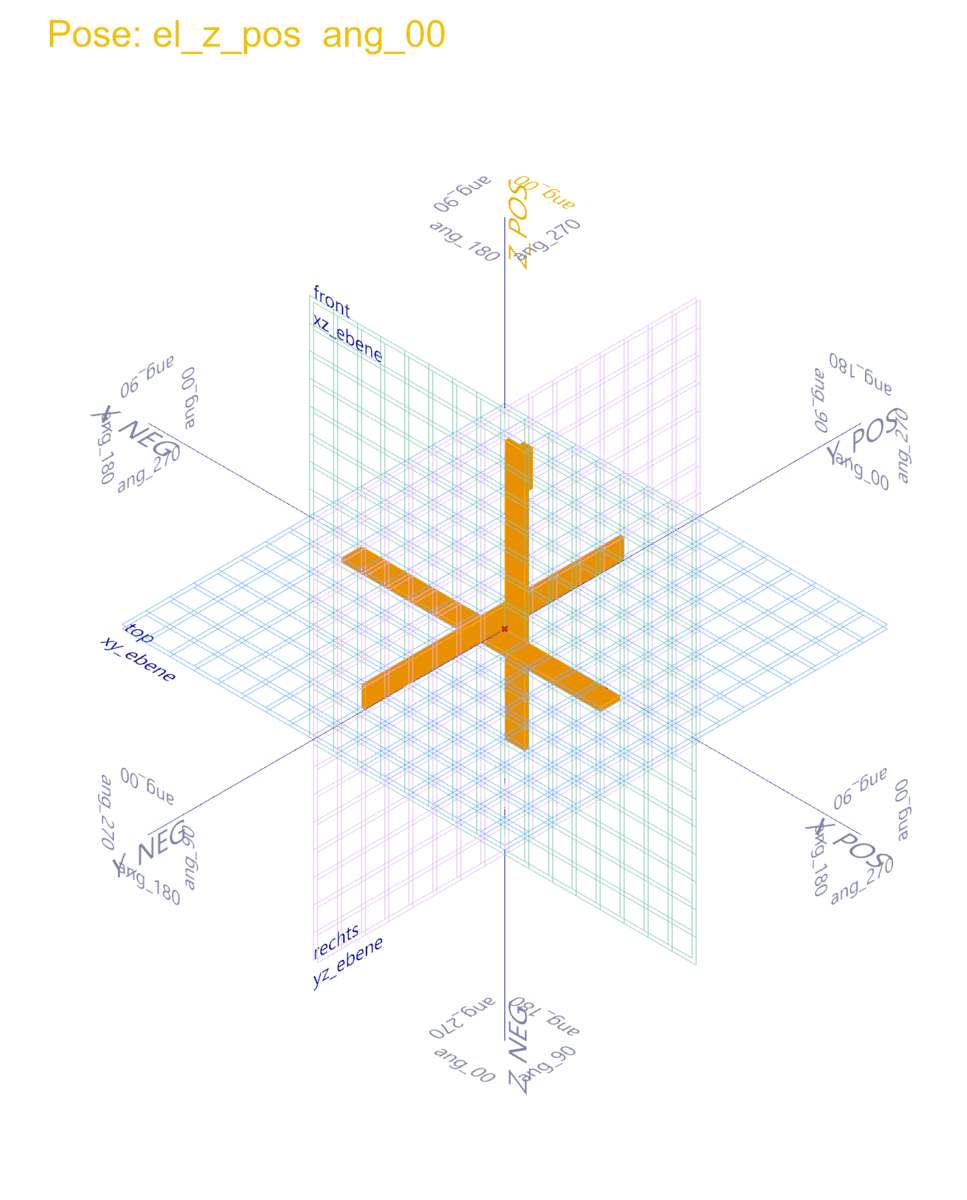

Ein Knoten besteht aus drei gleichen Brettern welche versetzt zueinander verbunden werden. Somit ergeben sich 24 mögliche Positionen des Elementes im Raum

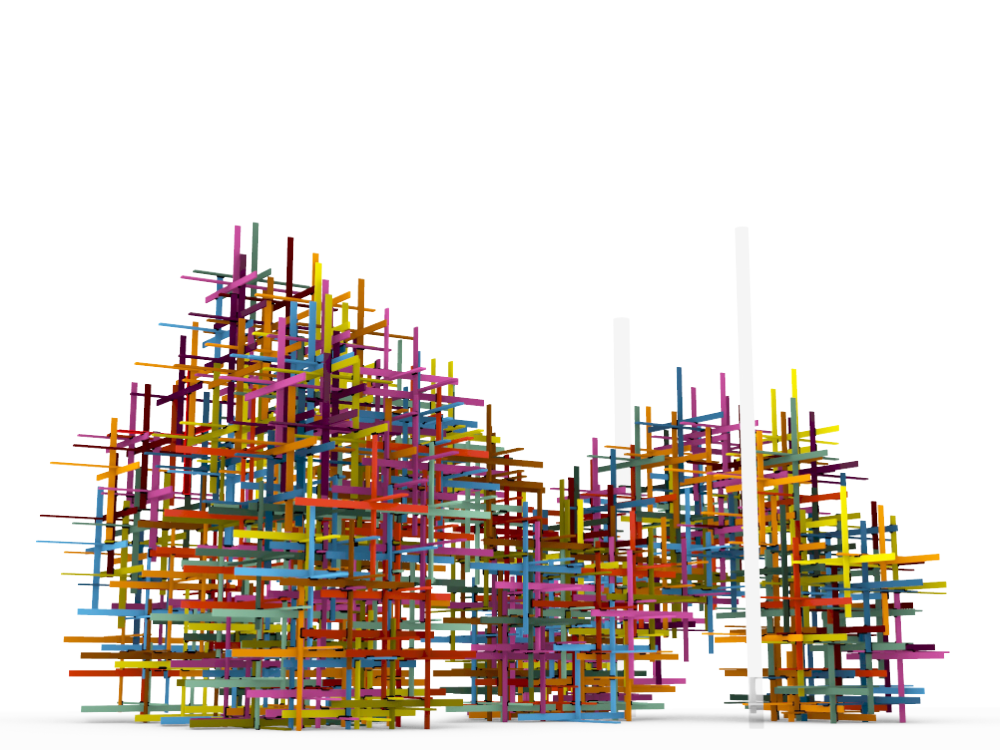

Aus einer amorphen Form des Künstlers wird eine Punktewolke erstellt, in welcher die Elemente durch den Algorithmus nach bestimmten Parametern positioniert werden.

Speckle als Austauschplattform für Daten und einfache Visualisierung der Varianten zur weiteren Analyse. Filtern und Umwandeln der Daten je nach Bedarf

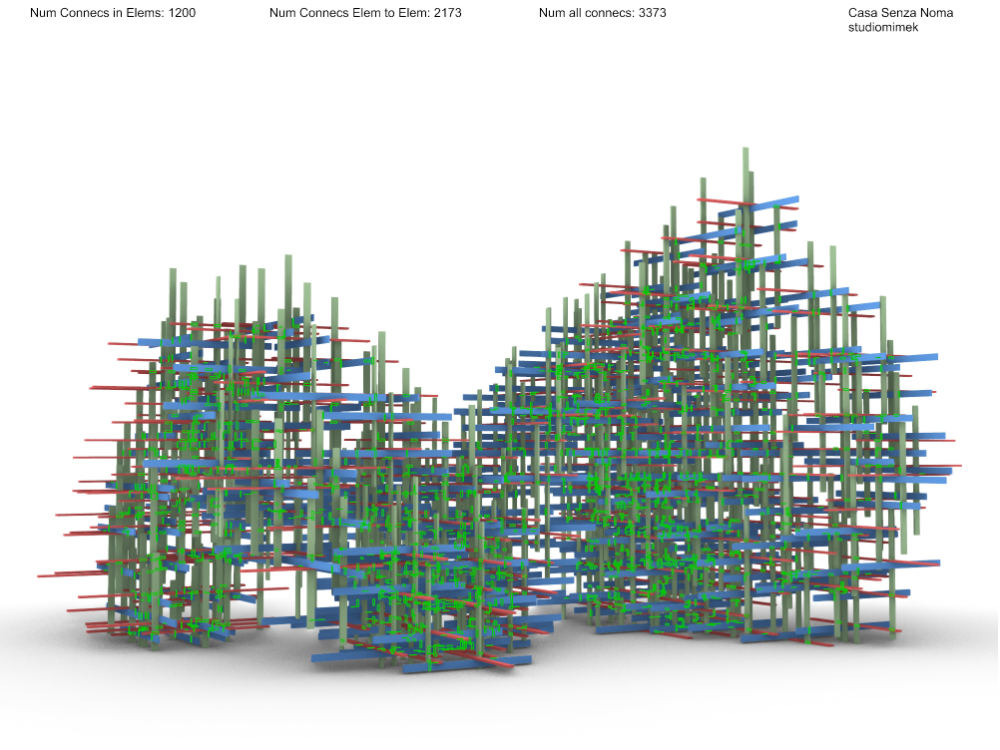

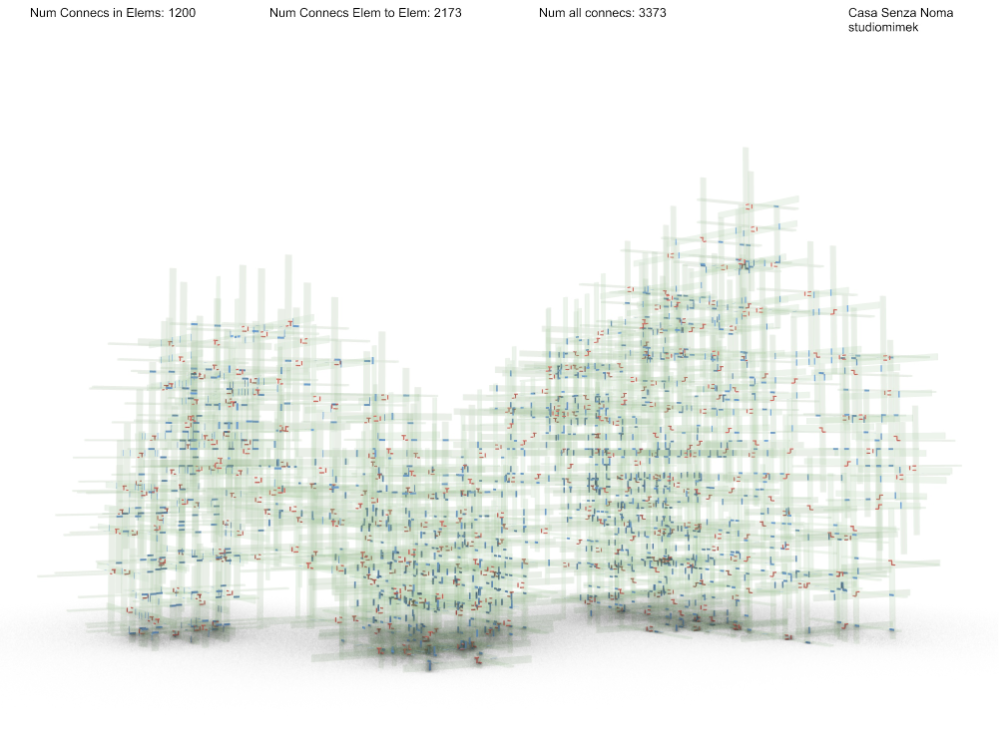

Darstellung der Verbindungen innerhalb der Knoten und untereinander. Verbindungen/Bretter

Graph der Elemente. Darstellung der Knoten als Kugel, mit Stäben welche die Verbindungen repräsentieren. Farbliche Darstellung nach Anzahl der Verbindungen zu anderen Elementen. Visuelle Prüfung der Verbindungen der Elemente innerhalb der Skulptur

Vorbereitung der Daten für die Statik. Statik-Nachweis über Grasshopper. Nahtloser Austausch in GH über Speckle zu GH/karamba3d. Mehr als 60 Varianten konnten innerhalb kurzer Zeit erstellt und dann statisch berechnet werden

Vorbereitung der Herstellung. Daten aus der Statik zu bestimmten Elementen/Verbindungen werden eingepflegt. Neue Sortierung der Elemente in Baugruppen für den Aufbau.

Automatisierte Erstellung der Daten für die Montageanleitung in verschiedenen Formaten, wie 3D-Daten pro Element für 3D-Viewer, Excel-Tabellen, PDFs mit markierten und nummierten Verbindungen zu anderen Elementen
